Hexagon thick nuts with diameter of thread, product grade A.
ГОСТ 15524-70*
Construction and dimensions
ОКП 12 8300
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18 февраля 1970 г. №178 срок введения установлен
с 01.01.72 в части размера «под ключа 5 = 13 мм —
с 01.01.73 Проверен в IMS г. Постановлением Госстандарта от 12.05.85 № 1315 срок действия продлен
до 01.01.96
Несоблюдение стандарта преследуется по закону
1.Настоящий стандарт распространяется на шестигранные высокие гайки класса точности А с диаметром резьбы от 3 до 48 мм.
(Измененная редакция, Изм. № 4).

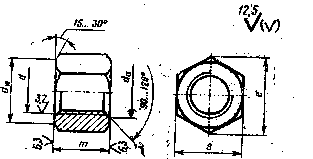

2.Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
Издание официальное Перепечатка воспрещена
•
* Переиздание (август 1985 г.) с Изменениями № 2, 3, 4, 5, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г. [ИУС MS— 74. 6 — 81. 11 — 83, 8 — 85)
Стр. 2 ГОСТ 15524—70
Размеры
Номинальный диаметр резьбы d
3
4
5
6
8
Шаг резьбы
Крупный
0,5
0,7
0,8
1
"Г 1,25*
Мелкий
—
__
_-
__,
1
Размер «под ключ» S
5,5
7
8
10
13 '
Диаметр описанной окружности е, не менее
6
7,7
8,8
11,1 «
14,4
d„
не менее
3
4
5
6
8
не более
3,45
4,60
5,75
6,75
8,75
dw, не менее
5,00
6,30
7,20
9,00
11,7
Высота т
ИЗ.6
4,8
6
7,5
9,0
Примечание. Размеры гаек, заключенные в скобки, применять не реко
Пример условногообозначения гайки диаметром класса прочности 5, без покрытия:
Гайка М12—6Н.5 То же, с крупным шагом резьбы с полем допуска 6Я, класса
Гайка М12—6Н.6А То же, с мелким шагом резьбы с полем допуска 6#, класса
Гайка М12Х 1,25 — 6Н. 12.40X.0J6
(Измененная редакция, Изм. № 2, 3, 4).
3. Резьба по ГОСТ 24705—81.
(Измененная редакция, Изм. № 2,4).
За. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля—по ГОСТ 1759.1—82.
36. Допустимые дефекты поверхности гаек и методы контроля ~по ГОСТ 1759.3—83.
За, 36. (Введены дополнительно, Изм. № 5). ;
ГОСТ 15524—70 Стр. 3
в мм
10
12
(14)
16
(18)
20
(22)
24
(27)
30
36
42
48
1,5
1,75
2
2
2,5
2,5
2,5
3 2
3
3,5
4
4,5
5
1,25
1,25
1,5
1,5
1,5
1,5
1,5 32
2
2
3
3
3
17
19
22
24
27
30
36 40,0
41
46
55
65
75
18,9
21,1
24,5
26,8
30,1
33,5
35,7
45,6
51,3
61,3
72,6
83,9
10
12
14
16
18
20
22
24
27
30
36
42
48
10,8
13,0
•5,1
17,3
19,4
21,6
23,8
25,9
29,2
32,4
38,9
45,4
51,8
15,6
17,4
20,6
22,5
25,3
28,2
30,0
33,6 28
38,4
43,1
51,5
61,0
70,5
12
15
17
19
22
24
26
32
36
42
50
58
мендуется.
резьбы d—12 мм, с крупным шагом резьбы с полем допуска 6Я,
ГОСТ 15524—70 ,
прочности 6, из стали марки А12, без покрытия:
ГОСТ 15524—70
прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
ГОСТ 15524—70
4.Допускается по соглашению между изготовителем и потребителем изготовлять гайки с номинальным диаметром резьбы от 36 до 48 мм с шагом резьбы 2 мм.
(Измененная редакция, Изм. № 2, 5).
5.Технические требования — по ГОСТ 1759—70.
6.(Исключен, Изм. № 2).
7.Масса гаек указана в приложении /.
8.(Исключен, Изм. № 4).
Стр. 4 ГОСТ 15534—70
ПРИЛОЖЕНИЕ 1 Справочное
Масса стальных гаек с крупным шагом резьбы
Номинальный диаметр резьбы d, мм
Теоретическая масса 1000 шт. гаек, кгя
Номинальный диаметр резьбы d, мм
Теоретическая масса 1000 шт. гаек, кги
3
0,562
18
69,81
4
1,183
20
93,15
5
1,798
22
109,90
6
3,392
24
162,10
8
7,596
27
232,70
10
16,920
30
334,70
12
24,960
36
554,10
14
37,560
42
930,60
16
47,170
48
1451,00
Для определения массы гаек из других материалов величины массы, указанные в таблице, следует умножить на коэффициенты: 0.356 — для алюминиевого сплава, 1,080 — для латуни.
Приложение 2. (Исключено, Изм. М4).
